¿Qué es?

‎La localización es un proceso en el cual podemos hacer coincidir las coordenadas GNSS con las coordenadas del sitio de trabajo local (ya sea por que desconocemos el sistema de coordenadas utilizado, las coordenadas no coinciden con nuestro sistema, el levantamiento fue realizado con estación total, etc) . Las mediciones GNSS en coordenadas geográficas se convertirán en posiciones x-y-z conocidas en el sitio de trabajo, y los dos sistemas de coordenadas se emparejan.‎



Pre requisitos


  1. Defina su sistema de coordenadas proyectado
  2. ‎Importe o introduzca manualmente un mínimo de 4 puntos de control (coordenadas locales) que abarquen todo el lugar de trabajo‎
  3. Coloque e inicie su base en un punto conocido o único
  4. Conecte su Rover (móvil)
  5. Levantar los puntos de control con el rover en FIJO y utilizando la opción de levantamiento "PUNTO DE CONTROL" apoyándonos para esto de un bípode o tripie.



Proceso

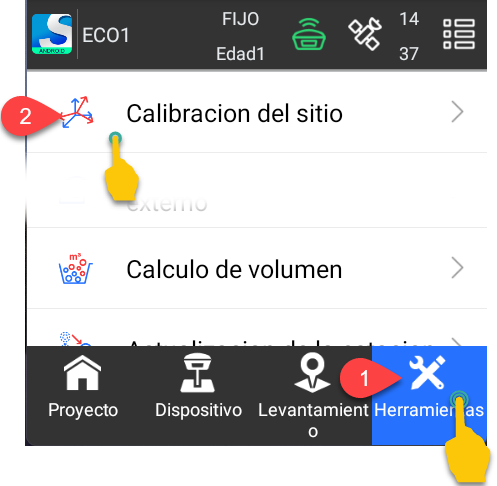

Para comenzar con el proceso de localización o calibración de sitio iremos al menú "Herramientas" y después en la herramienta "Calibración del sitio"

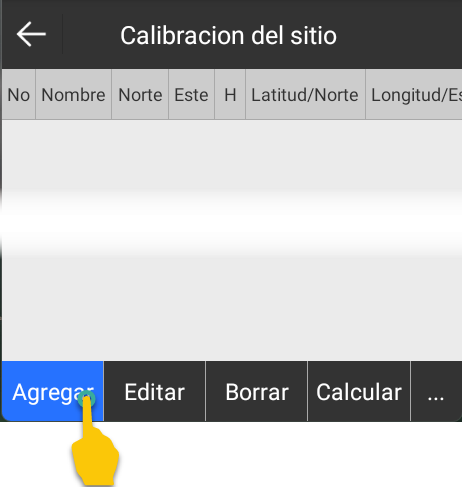

Dentro de la aplicación iniciaremos dando clic en "Agregar"

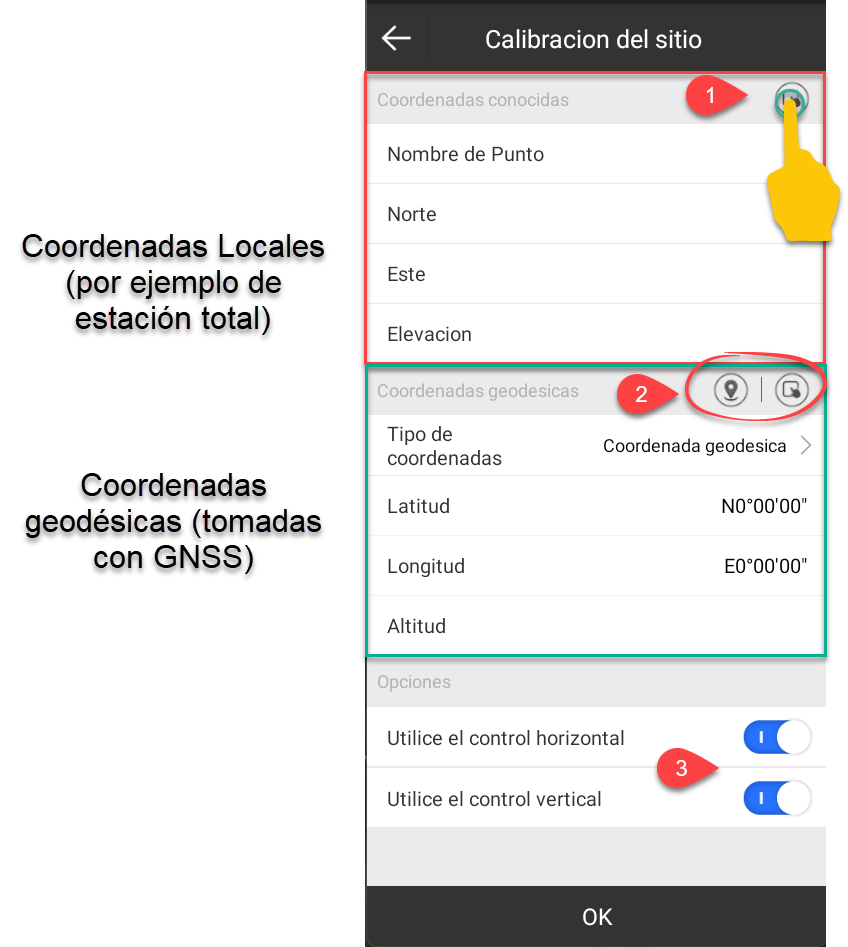

Se desplegara la siguiente pantalla




1.- Debemos seleccionar la coordenada conocida (locales)

     -> Si las coordenadas fueron importadas previamente podemos dar clic en el acceso directo para acceder a la biblioteca de puntos y seleccionar el punto requerido.

     -> De no haber sido importado se pueden ingresar manualmente


2.- Posteriormente vamos a seleccionar o levantar el mismo punto pero ahora con coordenadas que obtenemos del receptor GNSS.

Levantar el punto actual


Seleccionar de los puntos levantados previamente con el receptor GNSS



Seleccionar control horizontal y/o vertical según se requiera.

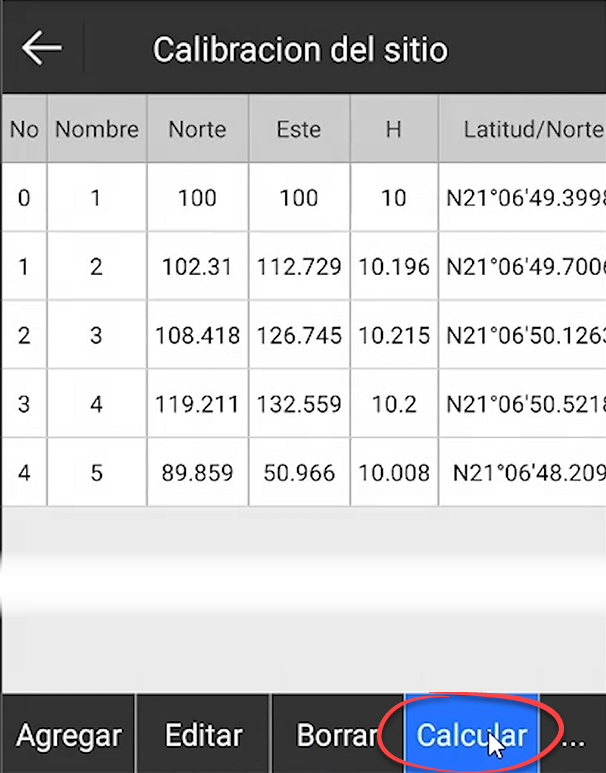

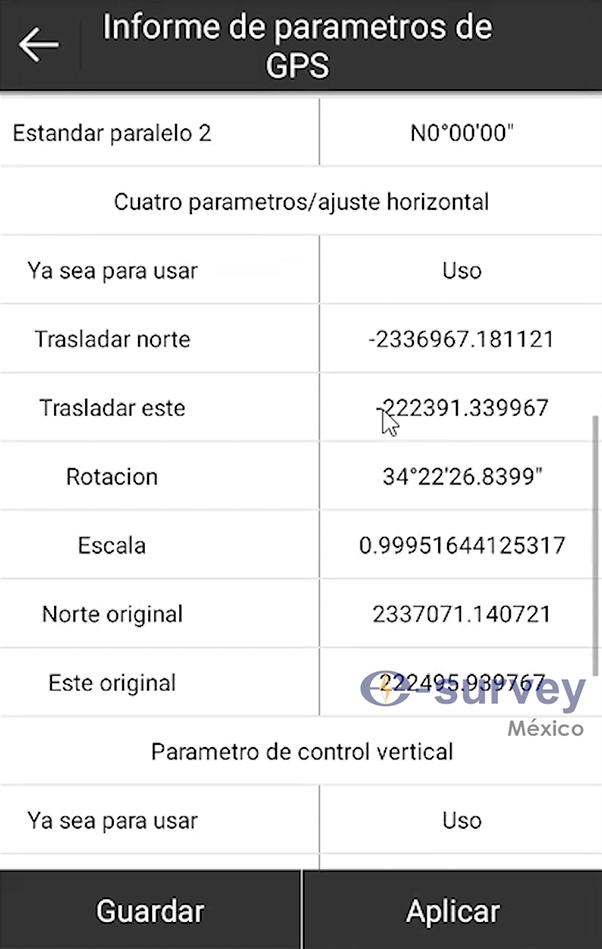

Una vez que hemos introducido todos los puntos locales así como los geodésicos damos clic en "Calcular", el sistema mostrara los parámetros de localización entre los que se incluye ajuste horizontal, vertical, factor de escala y rotación de ser necesario. Revisamos el reporte y damos clic en "Aplicar"





‎Control de calidad‎

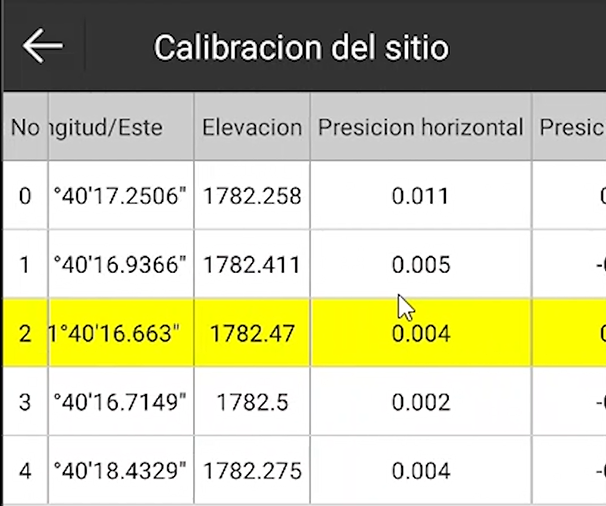

Es recomendado revisar la precisión horizontal y vertical de nuestro proyecto desde la pantalla anterior y se sugiere ampliamente realizar un replanteo de cualquiera de los puntos para verificar la calidad de nuestra localización.
